墩柱鋼筋保護層預控措施
為了切實提高墩柱鋼筋保護層預控，現將臺州沿海公路14標段的施工方法和做法提供各監理辦學習。
1、墩柱施工保護層合格率偏低原因分析
（1）墊塊的安裝使用不合格
在使用墊塊施工時，墊塊強度較低，安裝模板后擠壓容易脫落、破損；墊塊使用數量較少，沒端面處的墊塊數量應不少于6個，上下間距較大，應不大于1m。
（2）鋼筋加工及安裝偏差
①鋼筋加工尺寸不準確
采取鋼筋加工場集中加工鋼筋、現場綁扎鋼筋的方式制作墩柱鋼筋籠。鋼筋加工問題主要存在于加勁筋上。由于墩柱豎向受力筋主要依靠加勁筋進行固定，是完全通過加勁筋形成一個整體的，因此加勁筋制作尺寸的準確程度直接決定了墩柱主筋保護層的合格率。
②鋼筋安裝定位不合格
在進行墩柱鋼筋安裝前，需對鋼筋主筋進行調整，以充分保證主筋位置的準確性，然后再將墩柱主筋與樁基主筋進行焊接處理。
在對樁基主筋進行調整時，由于施工人員疏忽大意，部分樁基主筋位置調整不到位，最終造成墩柱主筋偏離了設計位置，導致保護層偏大或偏小。
（3）模板變形影響了保護層的合格率
①墩柱模板在吊裝中出現細微變形對保護層的影響。
②模板變校正不及時
模板在使用一段時間后，都會存在輕微的變形。使用時間較長的模板變形較大，不及時調整到位會導致澆筑出來的墩柱保護層不滿足要求。
（4）測量放線不準確
主測人員有時為測量主管，有時為其他測量員。當測量人員不為同一個人時，由于測量風格不一樣，測量同一個坐標時，難描存在誤差，最終造成保護層合格率偏低。
同時，在測量過程中，有時由于人手不足，直接安排工人手持棱鏡進行測量，由于工人水平低，測量誤差更大，造成保護層合格率更低。
（5）技術交底不到位
①技術人員自身對混凝土保護層的定義認識模糊，同時對圖紙理解不到位，沒有認真復核設計圖紙數據，最終將錯誤的觀念和施工參數灌輸給了施工隊伍，影響了施工效果，是保護層合格率偏低。
②技術人員對工人的三級交底不明確，無法使工人清楚的認識到保護層對工程質量的重要性，因而造成工人在施工中漠視對保護層的調整；即使保護層偏差過大，也很難說服工人對其進行調整。
（6）混凝土振搗問題
混凝土澆筑時，由于澆筑高度較大，即使混凝土自由下落高度不超過2m，其沖擊力還是會對柱子的保護層造成影響；如沖落綁扎不牢的墊塊。同時，由于工人在振搗時，工人所在位置離墩柱底部過遠，其會動振動棒時，很難控制住振動棒的運動范圍，因此振動棒會不是的打擊鋼筋籠和墩柱模板，造成鋼筋籠的變形、墊塊的掉落甚至墩柱模板的位移，最終影響到成型后墩柱的保護層厚度。
（7）三檢制度執行不到位
三檢制度的嚴格執行，是保證工程質量的有力保障。但在實際施工中，由于技術人員質量意識較為薄弱，在施工隊向其報檢后，不經檢驗就直接通知質檢人員進行驗收。質檢人員由于時間有限，只能對其進行抽檢，抽檢只是檢測部分位置的保護層厚度，并不能保證整個墩柱的保護層厚度滿足要求，抽檢合格后，即通知監理人員對墩柱進行驗收。
所以，三檢制度的嚴格執行，尤其是現場技術人員對工程質量的嚴格把關，是保護層控制的最為重要的保障。
2、墩柱施工保護層預控措施
為大面積提高墩柱施工保護層的合格率，使鋼筋保護層厚度合格率滿足業主創優規劃的要求，我部在施工中，加強采取以下措施，最大程度的提高鋼筋保護層厚度的合格率。
⑴規范墊塊的安裝使用
①對于墩柱施工，采用符合要求的墊塊。
②在綁扎墩柱鋼筋骨架的過程中，墊塊用量保證每斷面不少于6個，上下間距不大于1.5m。
⑵提高鋼筋加工水平
①嚴把鋼筋加工制作關。筋加工、制作必須嚴格按照設計和規范要求。各個部位的鋼筋在下料前必須認真、仔細地對設計圖紙中的鋼筋尺寸進行復核，復核無誤后嚴格按照設計圖紙尺寸進行下料。為了提高鋼筋加工尺寸的準確性，加強筋彎制前，必須準確量測螺紋鋼筋帶肋方向直徑，且螺紋鋼筋的通長肋統一指向外側，技術人員需逐根檢查加勁筋的尺寸，對不符合要求的，堅決禁止使用。

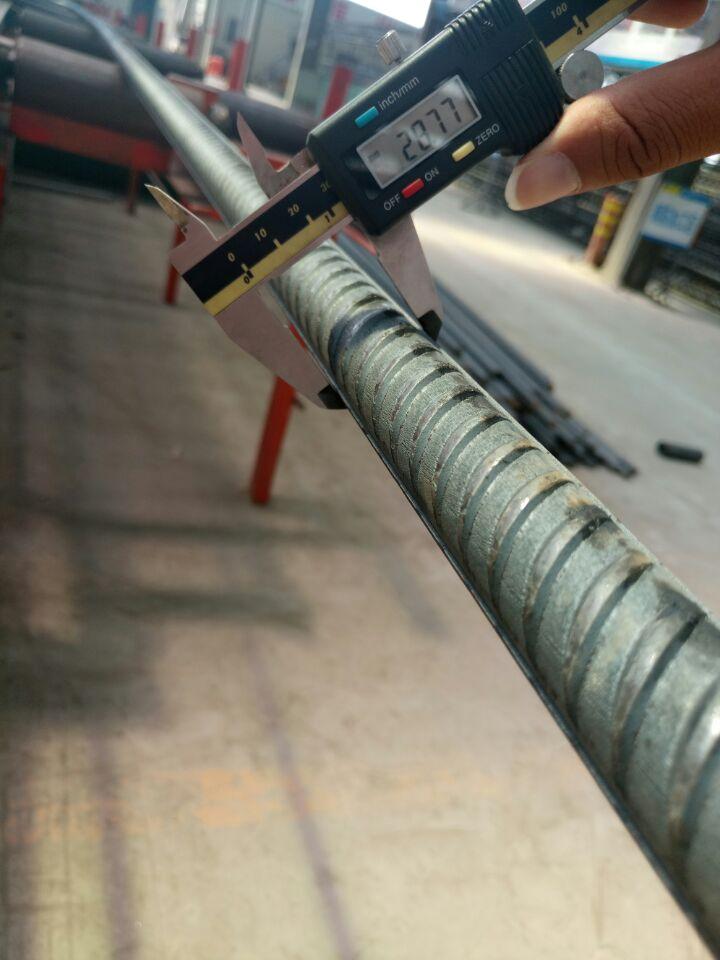

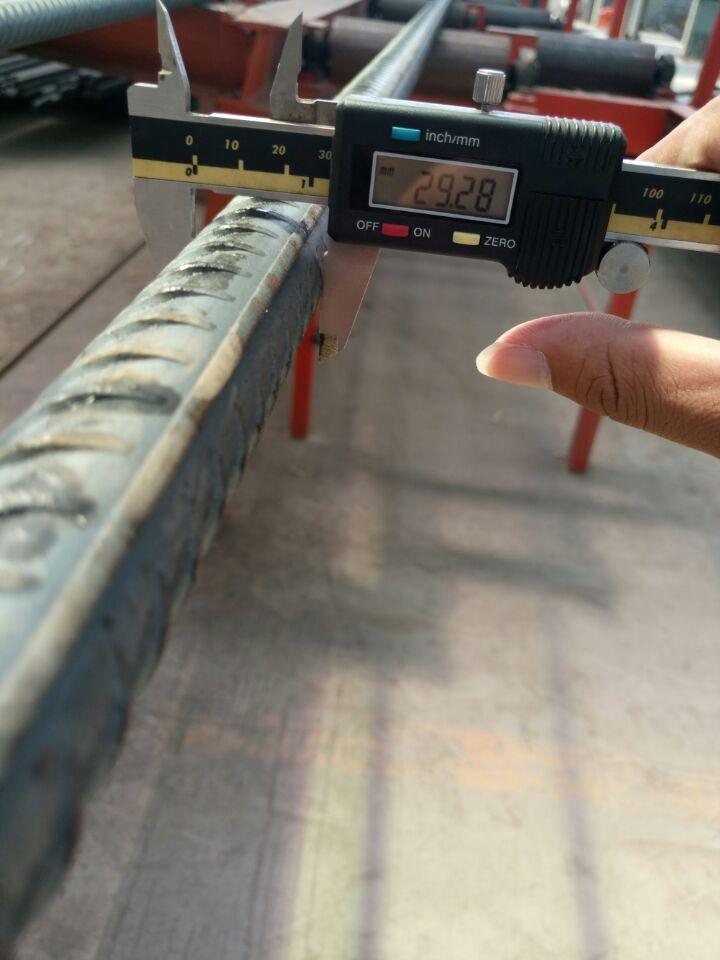

鋼筋直徑測量

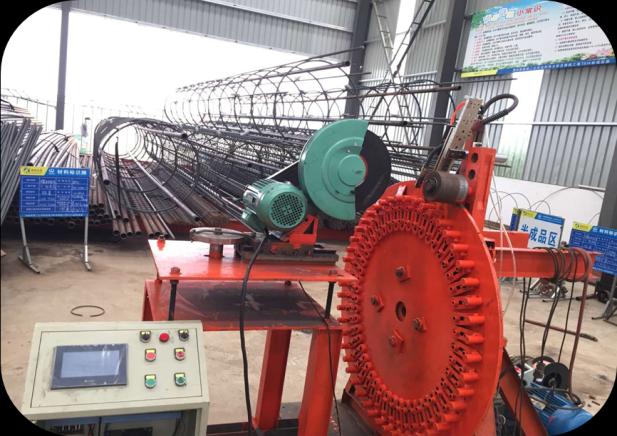

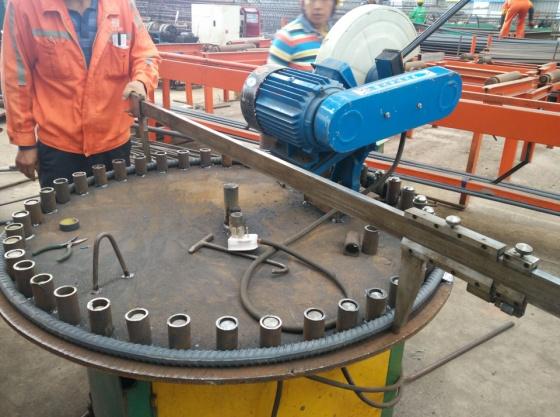

鋼筋數控自動焊接彎弧
機加強圈尺寸檢測

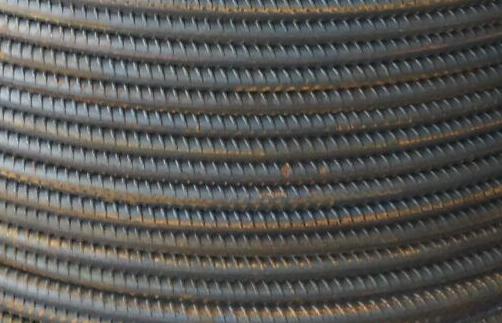

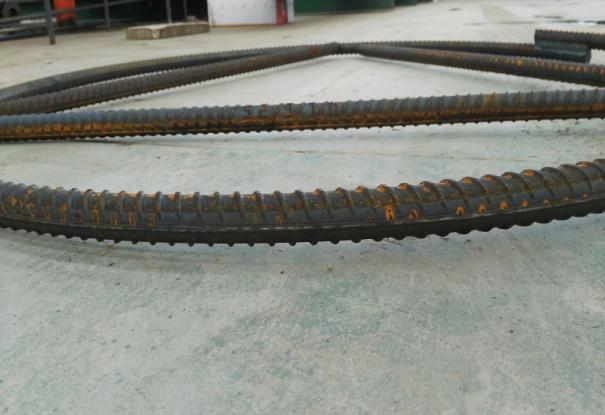

加強圈螺紋方向一致
為保證鋼筋骨架的穩定性，將每到加強筋內設置三角支撐，防止運輸、吊裝、存儲過程中鋼筋籠變形。

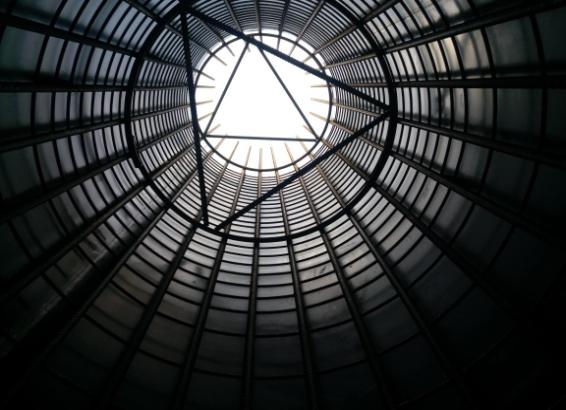

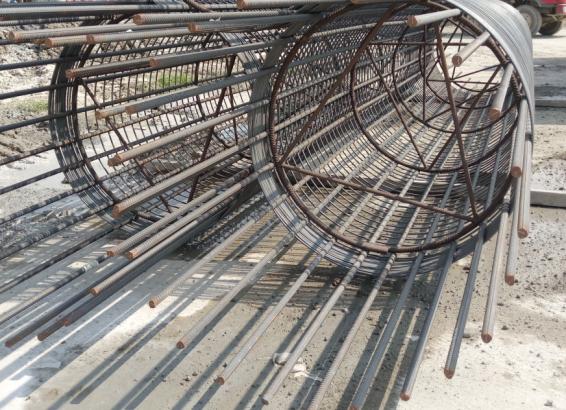

鋼筋籠防變形支撐
②立柱鋼筋安裝前，需先調整樁基主筋的位置；并經技術人員驗收樁基主筋位置合格后，方可焊接立柱縱筋與樁基主筋。同時，為了保證鋼筋骨架的穩固性，樁基外露鋼筋采用鋼筋支撐固定，防止在安裝過程中碰撞位移。

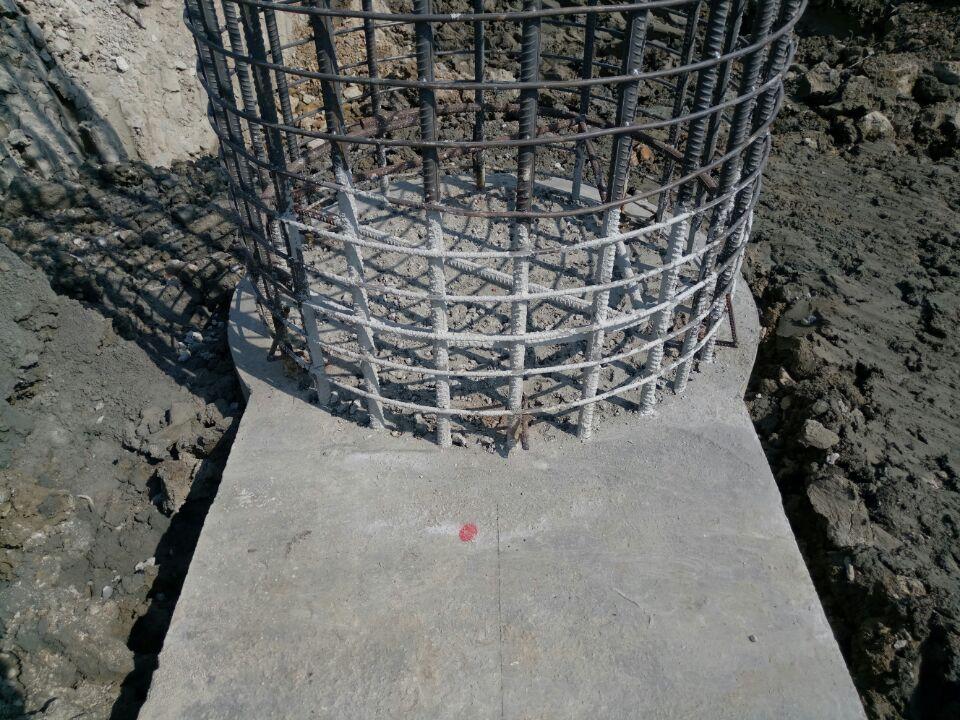

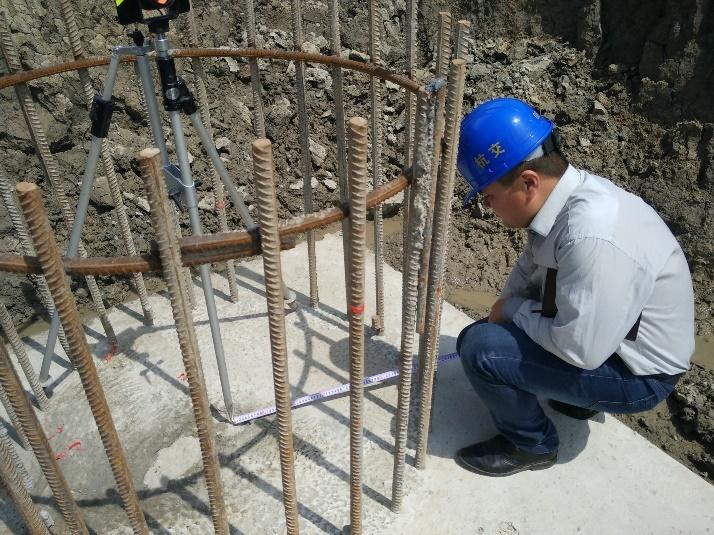

樁接柱處鋼筋定位
③鋼筋籠骨架現場安裝時，項目部測量人員要將相應的結構物模板位置精確放樣，現場技術人員根據模板位置確定出鋼筋骨架位置，通過掛線或者彈墨線的形式將骨架位置定位。骨架安裝完成后，要對骨架位置尺寸進行認真檢查，確保位置準確，不符合要求，要進行糾正處理，避免出現鋼筋擠占保護層的情況。 立柱鋼筋骨架焊接完后必須利用風纜進行固定。

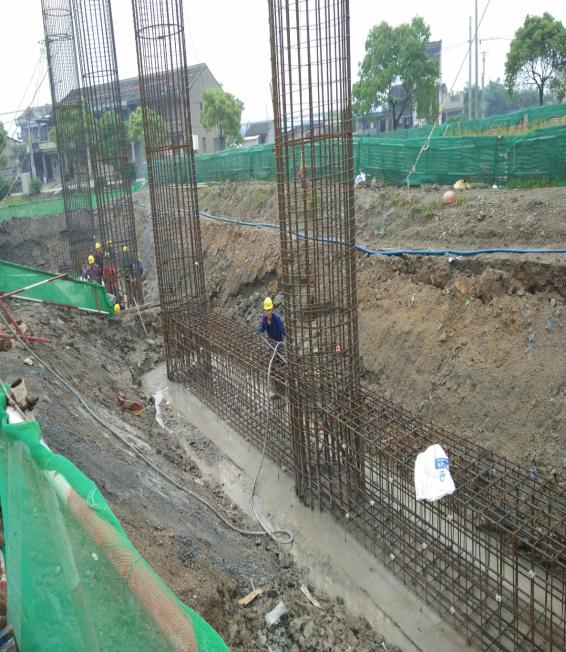

立柱鋼筋籠安裝
對于樁基主筋偏位較大的(但在規范規定的容許范圍內),需在澆筑系梁混凝土?xí)r，將主筋位置及時調整回來。
⑶提高模板的吊裝水平和變形校正水平
①模板支立前精確放出結構外輪廓線并將基底精確找平，找平誤差控制在 2mm 內，保證模板拼裝后的垂直度符合規范要求。采用人工配合吊車安裝， 模板拼裝驗收完成后整體吊裝，避免分節安裝造成模板錯臺。
②嚴格執行模板準入制度，對于已變形的模板，需進行校正，校正完成后，由技術員對其進行檢驗。在檢驗合格后，方可用于墩柱的施工。對于驗收不合格的模板，堅決禁止使用。鋼模驗收時，直徑誤差不大于 3mm，接縫錯牙不大于 1mm。

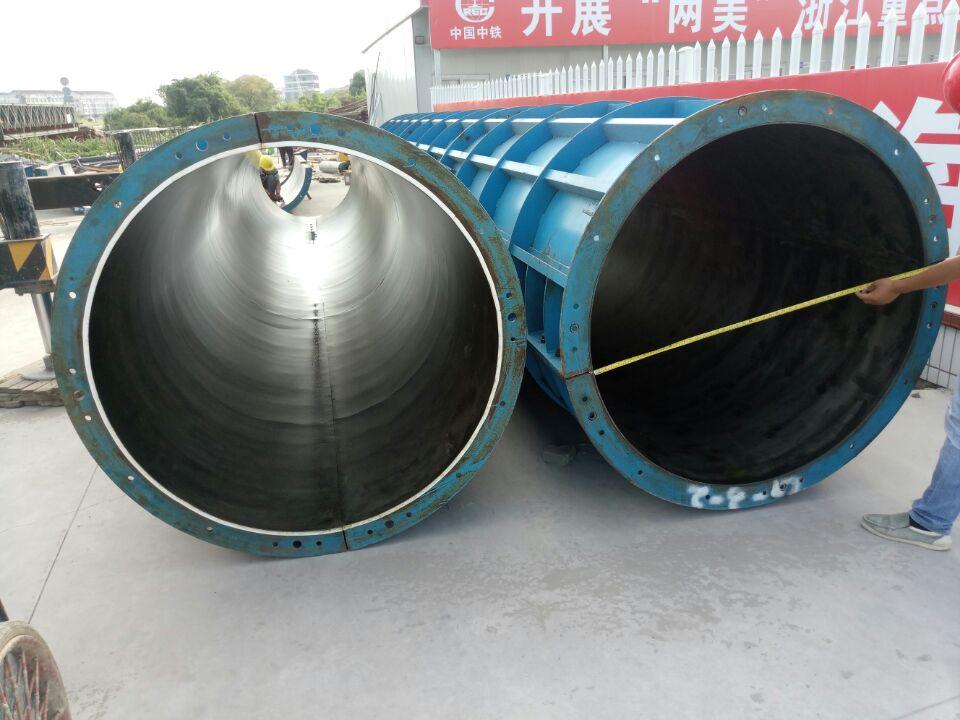

模板安裝前尺寸驗收
③模板固定及限位措施到位，避免模板在砼澆筑過程中出現漲模、 移位、 爆模等現象； 模板安裝完畢后，為防止模板偏離立柱軸線，在立柱四角用鋼絲繩為攀線，一端固定于模板一端固定于埋入地面的鋼筋上，通過倒鏈調整模板至設計位置，同時在模板四周用方木支撐固定模板。在混凝土澆筑前，應對模板的平面位置、豎直度、頂部高程、接縫及底部密實性、螺栓擰緊程度等進行仔細檢查，簽認后方可澆筑混凝土。澆筑時發現模板有超過允許偏差變形值的可能時，要及時糾正。
模板底口限位

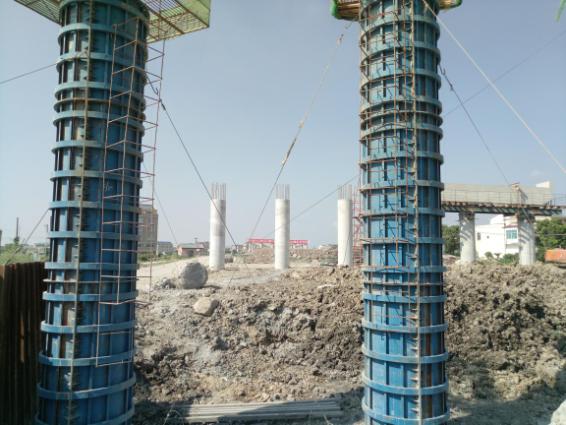

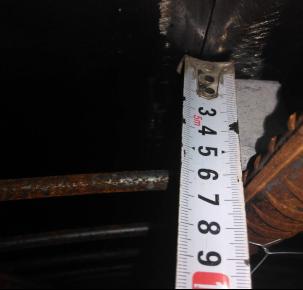

模板加固 澆筑前鋼筋保護層測量
⑷提高測量精度
①測量?jī)x器定期有具有檢測資質的檢測單位校訂。
②對于同一個位置，同一個結構物，必須換人復核測量。
③測量時，嚴禁安排工人輔助放線測量。
⑸加強技術交底的效果和作用
①加強技術人員對設計圖紙、作業指導書的理解。在施工前，組織項目部技術人員，對設計文件進行仔細審核，確定不同的工程部位的鋼筋保護層厚度。
②在作業前，嚴格執行技術交底制度，要對現場操作人員進行詳細的技術交底，并進行現場操作示范和講解；在交底時，不僅對鋼筋組提出要求，還要對模板組、砼組等相關工序的施工班組提出要求。對工人的技術交底，不但要使工人知道要怎樣做，而且還要讓工人知道為什么要這樣做，從骨子里改變工人對質量問題的認識。使工人清楚地認識到鋼筋混凝土保護層對整個結構的重要性。
⑹改進混凝土振搗方式
混凝土澆筑時，技術人員必須全程跟蹤，并及時掌握澆筑動態。有必要時，澆筑人員需進入墩柱內部對混凝土進行澆筑振搗，最大限度的防止振動棒對鋼筋籠及模板的碰撞。
澆筑砼時要盡量減少對鋼筋的沖擊。任何人員不得隨意在安裝好的鋼筋上踩踏。澆筑砼的操作人員要采取施工措施以避免踩踏鋼筋。在澆筑砼時，派專職鋼筋工進行護筋，發現鋼筋被踩踏移位，及時進行修整?，F(xiàn)場技術人員要在混凝土澆筑過程中加強對鋼筋位置和混凝土墊塊的檢查，若發現鋼筋移位或混凝土墊塊破碎、脫落時，要立即督促施工人員進行修整鋼筋和增補混凝土墊塊。杜絕在混凝土澆筑過程中振搗無序，局部過振或振動棒觸及鋼筋骨架、模板等。
⑺嚴格執行三檢制度
嚴格執行三檢制度。現場技術人員在施工隊報驗后，必須爬入墩柱內，逐點檢查保護層的厚度，對不符合要求的，必須堅決整改；且必須在施工隊整改完成后，方可通知質檢員進行驗收。質檢員驗收合格后，再通知監理人員驗收。
